Приточно-вытяжная вентиляционная установка Климат-038 GlobalVent

Приточно-вытяжная вентиляционная установка  Климат-038 GlobalVent

Вентустановка Климат-038 – это приточно-вытяжная вентиляция и кондиционер в едином компактном корпусе по оптимальной цене. Для охлаждения воздуха не требуется наружный блок. Компрессор и конденсатор встроены в вытяжной части вентиляционной установки. Тепло от конденсатора отводится на улицу вместе с отработанным воздухом. Приточная установка Климат038 может иметь как водяной, так и электрический нагрев. Ее производительность (или расход воздуха) составляет 1350 м3/ч. Выпускается левого или правого исполения (модель 190 или 195 соответственно). Производители комплектующих для этой вент установки - известные компании Западной Европы.

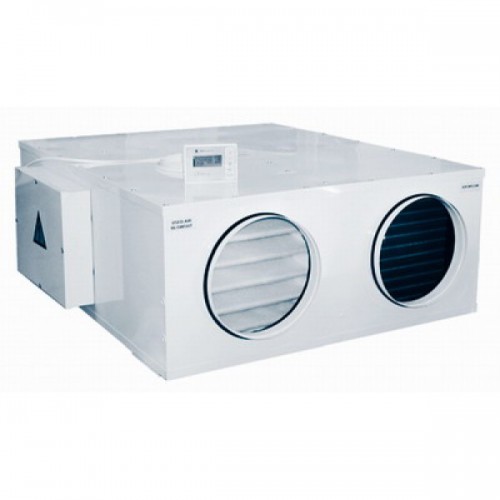

Общий вид установок Климат 031,035,038

Принцип действия:

При работе ПВВУ Климат-038 в режиме охлаждения теплообменник в приточном канале является испарителем и охлаждает наружный воздух, а теплообменник-конденсатор охлаждается удаляемым из помещения воздухом. В свою очередь, при работе в режиме нагрева приточный воздух нагревается от калорифера , который в данном режиме работы выполняет функцию конденсатора, а расположенный в вытяжном канале теплообменник-испаритель поглощает тепловую энергию вытяжного воздуха, что характеризуется значительно меньшим энергопотреблением.

Энергеэффективность

Приточно-вытяжная установка Климат 038 обеспечивает значительную экономию электроэнергии. Эффект теплоутилизации состоит в использовании энергии вытяжного воздуха для нагрева приточного. Таким образом, отпадает необходимость смешивания наружного и внутреннего воздуха (частичной рециркуляции) для экономии энергозатрат на нагрев уличного воздуха до требуемой температуры. Также к достоинствам установки можно отнести малый вес, низкий уровень шума, существенная экономия электроэнергии: в холодное время года тепловой насос вентиляционной установки Климат 038 выдаёт в 5 раз больше тепла, чем потребляет компрессор, за счёт того, что испаритель продувается тёплым (вытяжным) воздухом из помещения. Возможность выбора комплектации установки, либо встроенными ТЭНами, либо встроенным калорифером. Управление узлами регулировки и защиты как ТЭН ов, так и калорифера осуществляется с блока автоматики установки.

Управление вентустановкой Климат-038

Управление приточной-вытяжной установкой Климат осуществляется единой системой микропроцессорной автоматики малогабаритным, монтируемым в удобном для пользователя месте на стене пультом, с помощью которого возможно осуществление следующих функций:

• настройка желаемой температуры приточного воздуха в помещении (режимы
нагрев / охлаждение);
• режим чистой вентиляции
• ступенчатое регулирование производительности по приточному и вытяжному воздуху ;
• программируемый таймер
• индикация заданной температуры, температуры в помещении, уличной температуры, режимов работы вентиляционной установки, работы компрессора;
• полностью автоматическое управление, позволяющее пользователю не менять регулировки и настройки в течение всего срока эксплуатации приточной установки Климат 038 независимо от изменений уличной температуры.
6 Управление вентиляционной установкой Климат 038.
Основные функции управления ПВВУ Климат возложены на центральный микроконтроллер MCU1, который осуществляет прием/передачу и обработку команд с пульта управления по интерфейсу RS-232. Микроконтроллер также осуществляет сравнение и обработку внешних сигналов (датчик пожарной сигнализации, дифференциальные манометры состояния фильтров и т.д.) и выдачу соответствующих информационных и управляющих сигналов для теплового насоса, ТЭНа, клапана теплового насоса, привода воздушной заслонки, переключения скоростей вентиляции и т. д. Управляющая программа содержит встроенную защиту от перегрева ТЭНа при выключении установки.
Переключение скоростей вентиляции приточной установкой Климат 038 (пять ступеней) может осуществляться пользователем с пульта управления. Кроме того, в некоторых ситуациях центральный микроконтроллер в соответствии с алгоритмом работы может принимать решения о дополнительной регулировке скорости вентилятора притока либо вентилятора вытяжки. Это может происходить в режиме обогрева, когда подаваемый в помещение воздух не может быть прогрет до требуемой расчетной температуры на максимальной скорости (или скорости пользователя).

Конструкция вентиляционной установки Климат-038

1. Фильтры EU-4

страна-производитель ткани: Германия
тип: кассетные, регенерируемые

2. Вентиляторы

страна-производитель: Германия
тип: радиальные, двустороннего всасывания

3. Компрессор фреонового контура

производитель: Siam Тайваньтип: роторный; гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4. Электрический нагреватель (стандартная комплектация)

страна-производитель: Швеция
материал: нержавеющая сталь

5. Водяной калорифер (комплектация под заказ)

страна-производитель: Россия

6. Теплообменники

страна-производитель: Россия
тип: оребренные, медно-алюминиевые, четырехрядные

7. Автоматика

страна-производитель: Россия

8. Теплоизолированный корпус с системой крепления без потери высоты.


Клапан зонального регулирования

При работе установки на несколько комнат, воздушные клапаны зонального регулирования позволяют оперативно изменять объем подаваемого воздуха в каждом конкретном  помещении, что создает дополнительный комфорт и экономию энергетических ресурсов.

Новая система автоматизированного управления

·         независимое трехступенчатое регулирование скорости приточного и вытяжного вентиляторов

·         полная самодиагностика при включении

·         протоколирование работы установки с записью в энергонезависимую память

·         простая процедура модернизации программного обеспечения

·         возможность интеграции в систему диспетчеризации, удаленного управления, систему  "умный дом", через локальную сеть "Internet"

·         автоматичекое перключение режимов "нагрев/охлаждение" согласно показаниям температурных датчиков и настроек пользователя

·         наличие сервисного режима-просмотра показаний каждого температурного датчика

·         5-ступенчатая регулировка скорости

Основные технические характеристики установок "Климат"
